5-AXIS-POWER

5-Achs-Fräsen und 3D-Druck

Der Spezialist fürs 5-Achs-Simultanfräsen und den FDM-3D-Druck: Impeller bis Ø 600 mm, Rotoren aus Inconel 718, Formen und Prototypen, gefräst auf DMG-Maschinen in Remscheid.

Anfrage sendenVideos ansehen

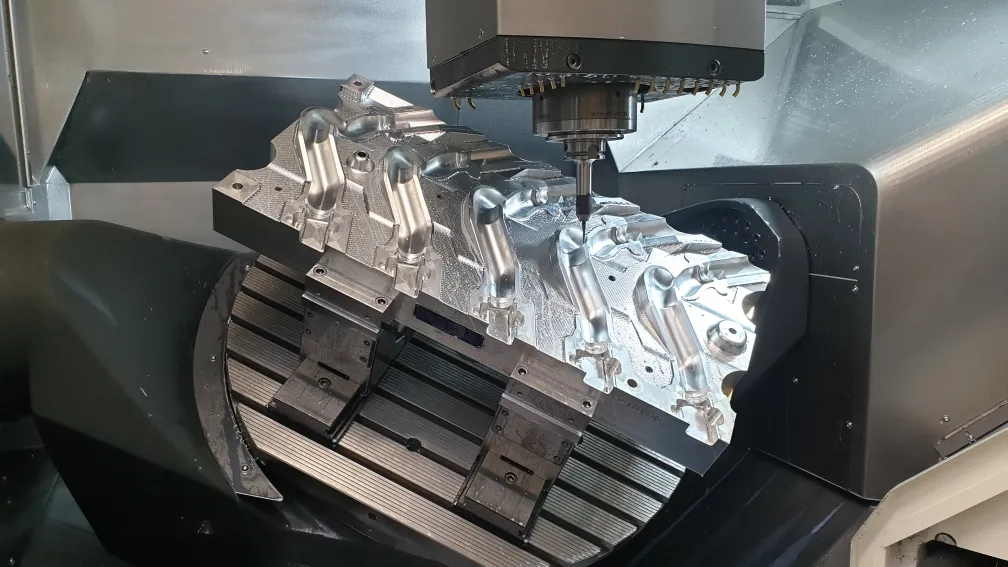

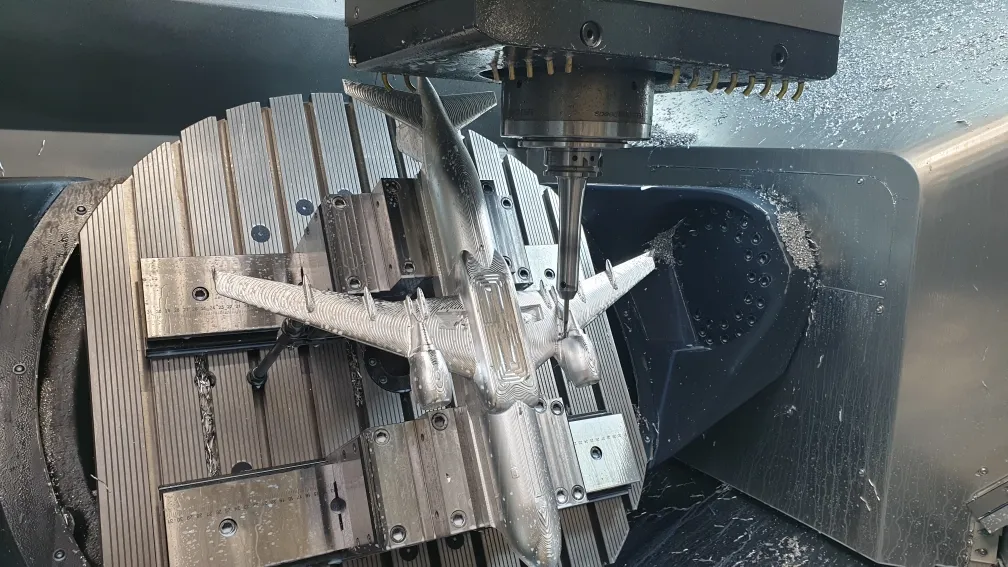

Aluminiumbauteil auf dem geschwenkten Rundtisch, die Spindel fräst im Arbeitsraum
Impeller bis Ø 600 mmRotoren aus Inconel 718DMU 65 H und DMU 85 H monoBLOCKCAD/CAM CimatronFDM-Bauraum 325 × 320 × 320 mmSeit 2007

Warum fünf Achsen

Freiform braucht fünf Achsen.

Eine Impellerschaufel ist gekrümmt, verdreht und eng neben der nächsten. Gefräst werden solche Flächen, indem sich Werkzeug und Bauteil gleichzeitig in fünf Achsen zueinander bewegen. Komplexe Teile können so außerdem in weniger Aufspannungen entstehen.

Genau darauf ist CNC-Technik Heil spezialisiert, auch in schwer zerspanbaren Nickelbasislegierungen wie Inconel 718 und Hastelloy.

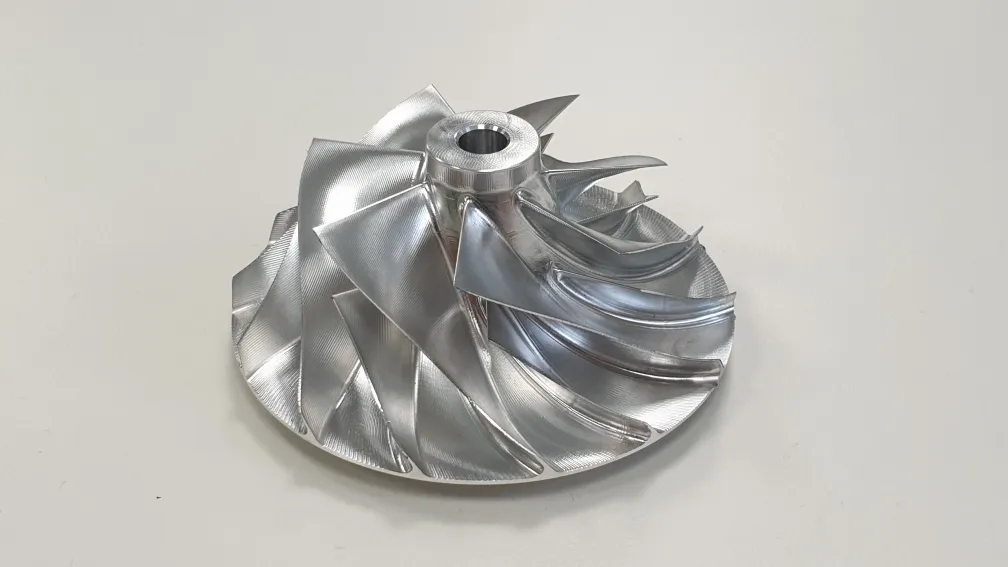

Gefräster Impeller aus Aluminium mit gekrümmten Schaufeln
Ø 600 mmImpeller bis zu diesem Durchmesser

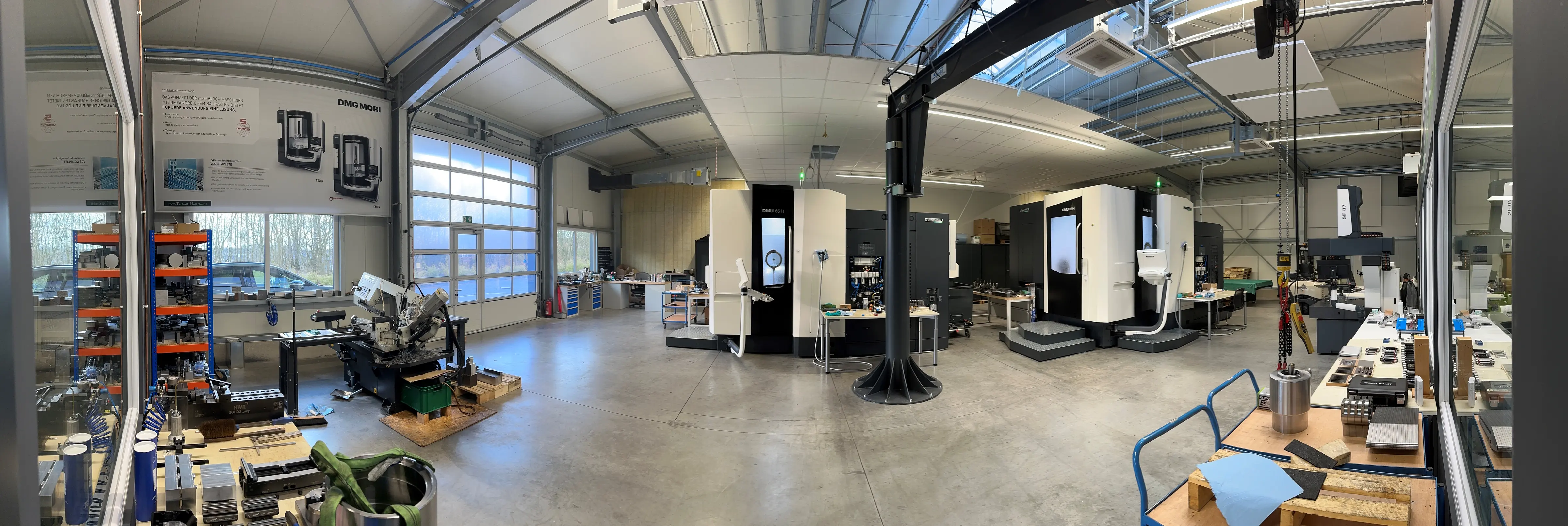

Panorama der Fertigungshalle der CNC-Technik Heil GmbH mit den Maschinen DMU 65 H und DMU 85 H monoBLOCK

Rundgang

Halle, Maschinen, Arbeitsraum

  1. 01 Rundgang

    Unsere Halle in Remscheid

    Fertigungshalle und Büro sind vollklimatisiert. Hier entstehen Impeller, Rotoren, Formen und Prototypen.

  2. 02 Maschine 1

    DMU 65 H monoBLOCK

    Wir fräsen ausschließlich auf DMG-Maschinen aus Pfronten. Die DMU 65 H monoBLOCK ist eine davon.

  3. 03 Maschine 2

    DMU 85 H monoBLOCK

    Beide Maschinen arbeiten mit DirectDrive und Spindelsensor, VCS Complete und BLUM-Laser zur Werkzeugvermessung.

  4. 04 Umgebung

    Vollklimatisiert

    Halle und Büro sind vollklimatisiert. Eine gleichmäßige Temperatur kann die Maßhaltigkeit von Maschine und Werkstück unterstützen.

  5. 05 Arbeitsraum

    Fünf Achsen im Eingriff

    Im Arbeitsraum schwenkt der Rundtisch das Bauteil, während die Spindel fräst: 5-Achs-Simultanbearbeitung.

Fähigkeiten

Was wir fräsen und drucken

  1. 01

    5-Achs-Simultanfräsen

    Drei Linear- und zwei Rundachsen bewegen sich gleichzeitig. So entstehen Freiformflächen und komplexe Geometrien, programmiert in Cimatron.

  2. 02

    Impeller und Verdichterräder bis Ø 600 mm

    Schaufelgeometrien aus dem Vollen, gefräst bis zu einem Durchmesser von 600 Millimetern.

  3. 03

    Rotoren aus Inconel 718

    Bearbeitung schwer zerspanbarer Nickelbasislegierungen wie Inconel 718 und Hastelloy.

  4. 04

    Muster- und Formenbau

    Formeinsätze und Muster mit Freiformflächen für den Werkzeug- und Formenbau.

  5. 05

    Prototypenfertigung

    Einzelteile und Prototypen für Luftfahrttechnik, Motorsport und allgemeinen Maschinenbau.

  6. 06

    Verzahnungsfräsen

    Verzahnungen in hoher Qualität, gefräst auf 5-Achs-Maschinen.

  7. 07

    FDM-3D-Druck

    Bauteile aus PLA bis PA12-CF und PA6-GF, maximaler Bauraum 325 × 320 × 320 mm.

  • Luftfahrttechnik
  • Motorsport
  • Muster- und Formenbau
  • Prototypenfertigung
  • Verdichterräder
  • Allgemeiner Maschinenbau

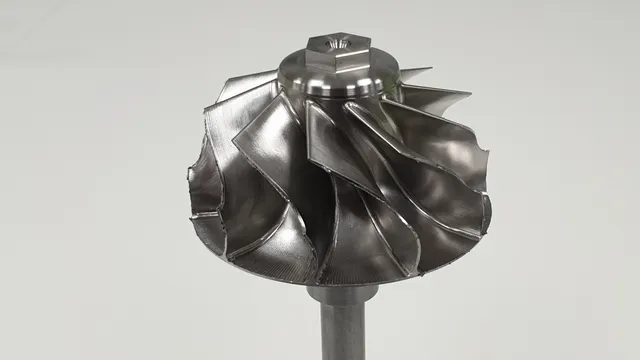

Gefräster Impeller auf einer Welle
Impeller

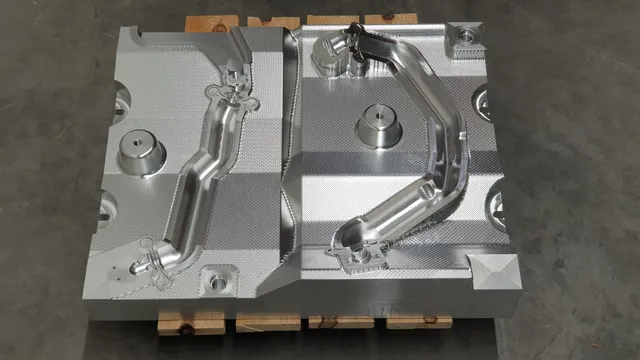

Gefräster Formeinsatz aus Aluminium mit Freiformkanälen
Formenbau

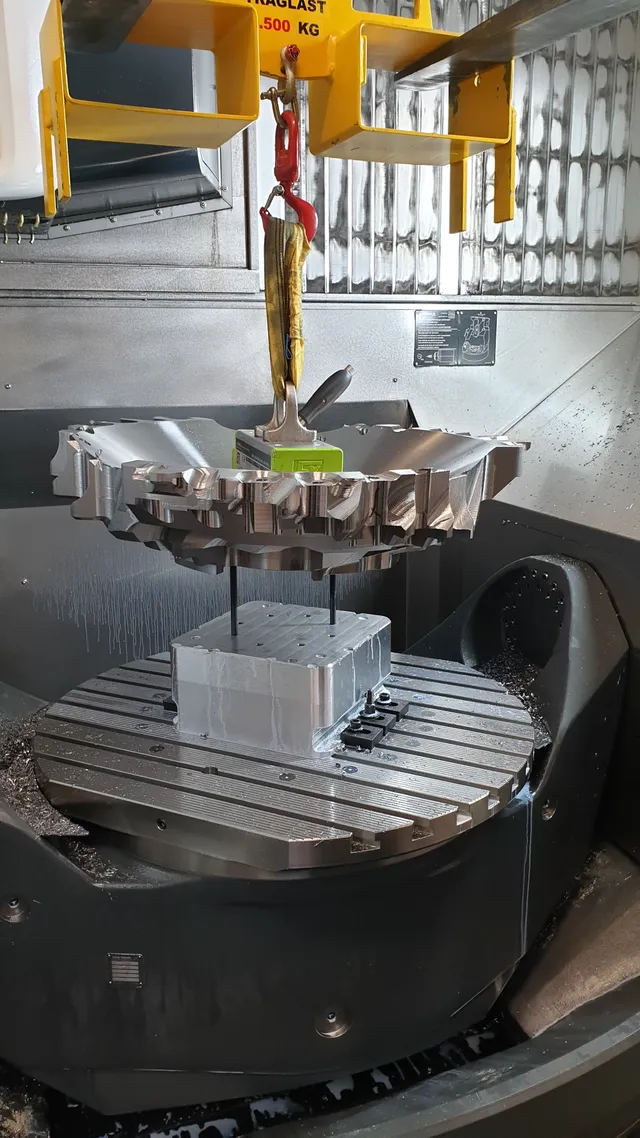

Großes gefrästes Bauteil hängt am Kran über dem Maschinentisch
Großteile

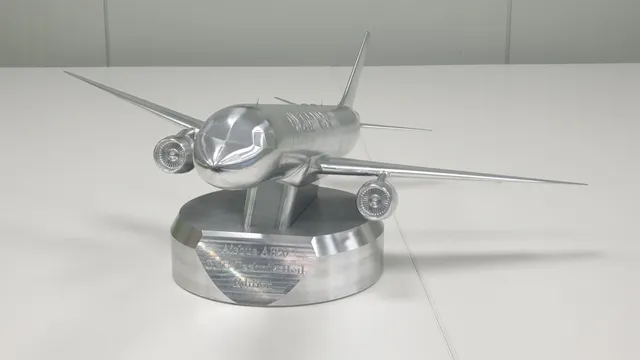

Gefrästes Flugzeugmodell aus Aluminium auf einem Sockel
Luftfahrt-Modell

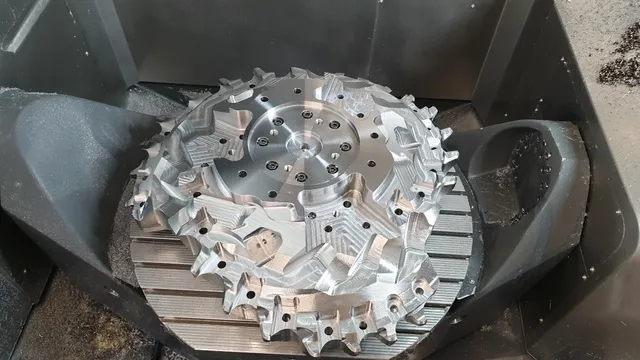

Komplexes Frästeil mit vielen Taschen auf dem Rundtisch
Komplexe Geometrie

Werkstoffe

Vom Aluminium bis Inconel 718

Wir bearbeiten Aluminium, Edelstahl und Guss ebenso wie Hastelloy und Inconel 718. Beide sind Nickelbasislegierungen und gelten als schwer zerspanbar.

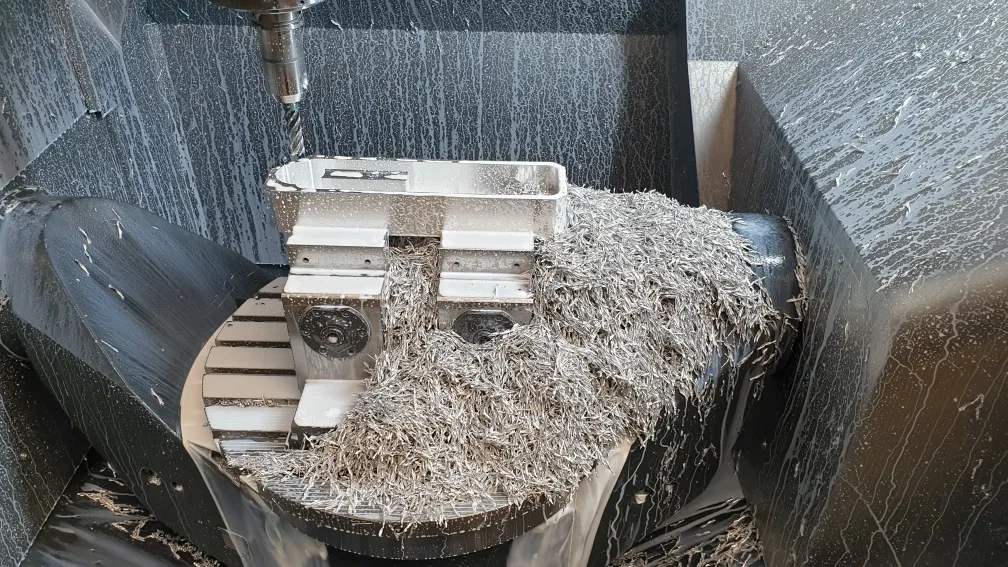

Gefrästes Bauteil im Schraubstock, umgeben von Spänen

Videos

Vom CAM-Programm zum Bauteil

Ein Bauteil in drei Videos: vom CAD/CAM-Modell über die Rohbearbeitung bis zum fertigen Teil im Arbeitsraum der DMU monoBLOCK.

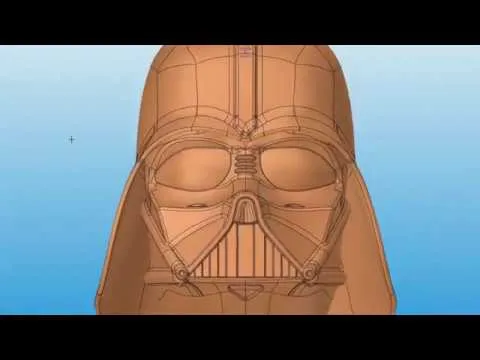

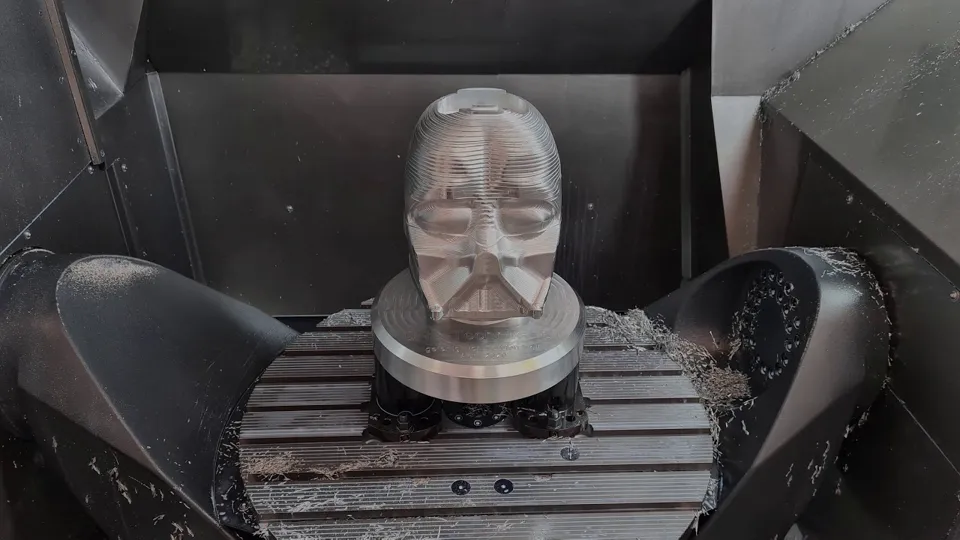

  1. 01 Helm-Bauteil in 4K

    Das Helm-Bauteil von der Ansicht im CAD/CAM-System bis zum 5-Achs-Fräsen auf der DMU monoBLOCK.

  2. 02 Rohbearbeitung

    Auf der DMG Mori DMU monoBLOCK nimmt das Bauteil Form an; die Späne liegen noch im Arbeitsraum.

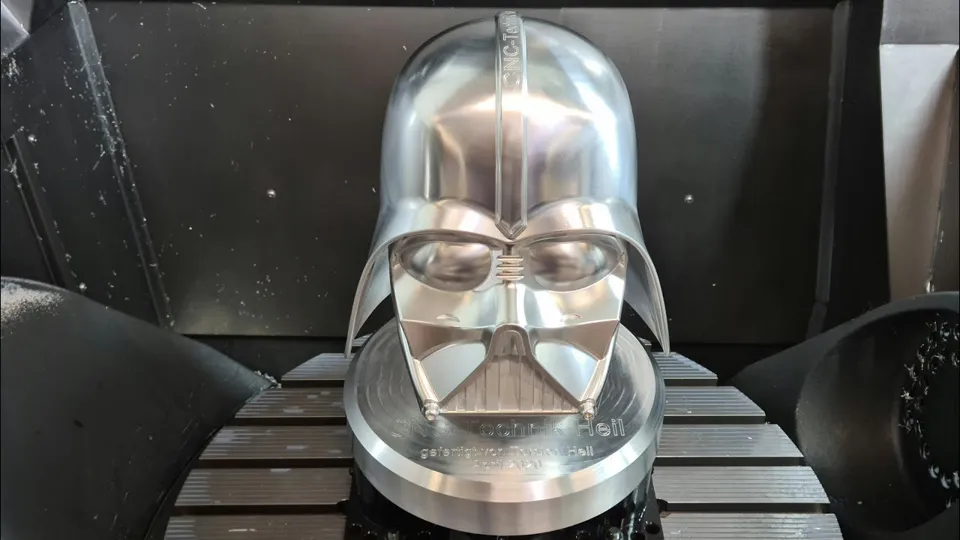

  3. 03 Fertiges Bauteil

    Das fertig gefräste Bauteil im Arbeitsraum der DMU monoBLOCK.

Weitere Videos auf unserem YouTube-Kanal

FDM-3D-Druck

Gedruckt bis 325 × 320 × 320 mm

Neben dem Fräsen drucken wir im FDM-Verfahren, auf zwei Bambu Lab H2D und einem Bambu Lab X1 Carbon.

  • PLA
  • ABS-GF
  • PETG
  • TPU
  • PA12-CF
  • PA6-GF
Schema: maximaler Bauraum325 × 320 × 320 mm

Unternehmen

Inhabergeführt seit 2007

„Ich heiße Torsten Heil und bin mit Leidenschaft Unternehmer. Seit nunmehr 2007 bin ich selbständig und meine Kernkompetenz ist das Fräsen und Programmieren im 5-Achs-Bereich und der FDM-3D-Druck.“

Torsten Heil, Inhaber

Fertigungshalle und Büro sind vollklimatisiert. Gefertigt wird ausschließlich auf DMG-Maschinen aus Pfronten.

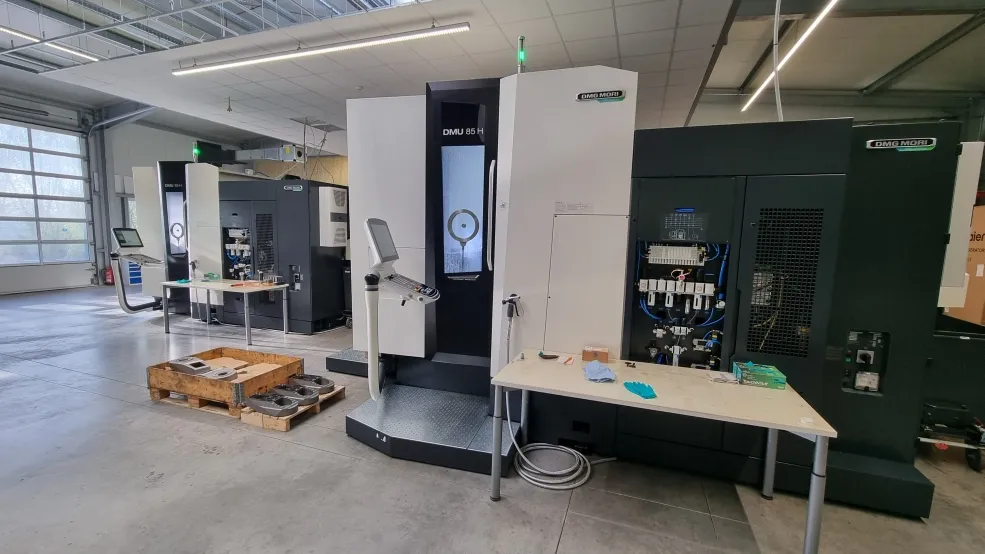

DMU-Fräsmaschine in der hellen Fertigungshalle

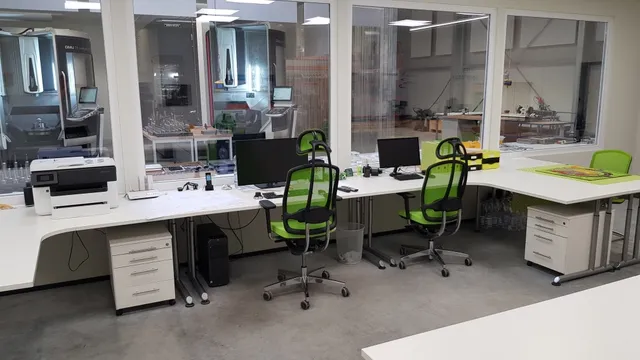

Büro mit Arbeitsplätzen und Blick in die Halle

Fragen und Antworten

Kurz beantwortet

Welche Bauteile fräsen Sie?

Wir fräsen 5-achsig simultan: Impeller und Verdichterräder bis 600 Millimeter Durchmesser, Rotoren, Formeinsätze, Muster, Prototypen, Verzahnungen und Teile für den allgemeinen Maschinenbau. Typische Einsatzbereiche sind Luftfahrttechnik, Motorsport sowie Muster- und Formenbau.

Welche Werkstoffe bearbeiten Sie?

Aluminium, Edelstahl und Guss ebenso wie schwer zerspanbare Nickelbasislegierungen, zum Beispiel Inconel 718 und Hastelloy.

Auf welchen Maschinen wird gefertigt?

Ausschließlich auf DMG-Maschinen aus Pfronten: DMU 65 H monoBLOCK und DMU 85 H monoBLOCK, ausgestattet mit DirectDrive und Spindelsensor, VCS Complete und BLUM-Laser. Programmiert wird mit dem CAD/CAM-System Cimatron.

Was bedeutet 5-Achs-Simultanfräsen?

Beim 5-Achs-Simultanfräsen bewegen sich drei Linearachsen und zwei Rundachsen gleichzeitig. Dadurch lassen sich Freiformflächen wie Impellerschaufeln fräsen und komplexe Teile in weniger Aufspannungen fertigen.

Welche Materialien und welchen Bauraum bietet der 3D-Druck?

Wir drucken im FDM-Verfahren auf zwei Bambu Lab H2D und einem Bambu Lab X1 Carbon. Materialien reichen von PLA, ABS-GF, PETG und TPU bis PA12-CF und PA6-GF. Der maximale Bauraum beträgt 325 × 320 × 320 mm.

Wann sind Sie erreichbar?

Montag bis Freitag von 7:30 bis 16 Uhr und nach Absprache.
